一、前期准备与安全规范（必做）

1.安全要求

•整机完全断电：关闭主机→拔掉电源线、所有导联线、网线，等待电容放电≥3分钟。

•防静电：佩戴防静电手环，工作台铺防静电垫，禁止徒手直接触碰主板与编码器引脚。

•医疗设备属性：该机属于二类医用设备，非持证医工不建议深度拆机；院内维修优先遵循院内设备管控流程。

2.工具清单

精密十字/一字螺丝刀、塑料撬棒（禁用金属撬片）、防静电镊子、万用表（蜂鸣档/电阻档）、无水分析纯酒精、无尘棉签、软毛刷、硅基润滑脂、细烙铁（30W以内）、助焊剂、螺丝收纳盒。

3.先做外观&简易排查（免拆机）

1.观察旋钮：有无开裂、松动、进水、积灰油污。

2.功能测试：旋转旋钮，看屏幕参数是否跟随变化；按压旋钮，确认菜单/确认功能是否正常。

3.初步判定故障类型：转不动/卡顿、回弹无力：机械故障（积尘、弹簧老化、轴心干涩）。转动无反应、按压无效：电气/编码器/排线故障。转动数值乱跳、时好时坏：编码器触点氧化、接触不良。旋钮晃动、脱出：固定卡扣/螺母松动。

二、整机与旋钮组件拆解步骤

步骤1：拆卸设备后盖

1.将监护仪平放，背面朝上，逐一拧下后盖所有固定螺丝（分类收纳，区分长短螺丝）。

2.用塑料撬棒沿机壳缝隙均匀轻撬，逐步分离前后机壳，禁止硬掰，避免卡扣断裂。

3.掀开后盖后，先观察内部：飞梭旋钮位于前面板，通过排线/直插端子连接至前置小板/主板。

步骤2：拆卸飞梭旋钮总成

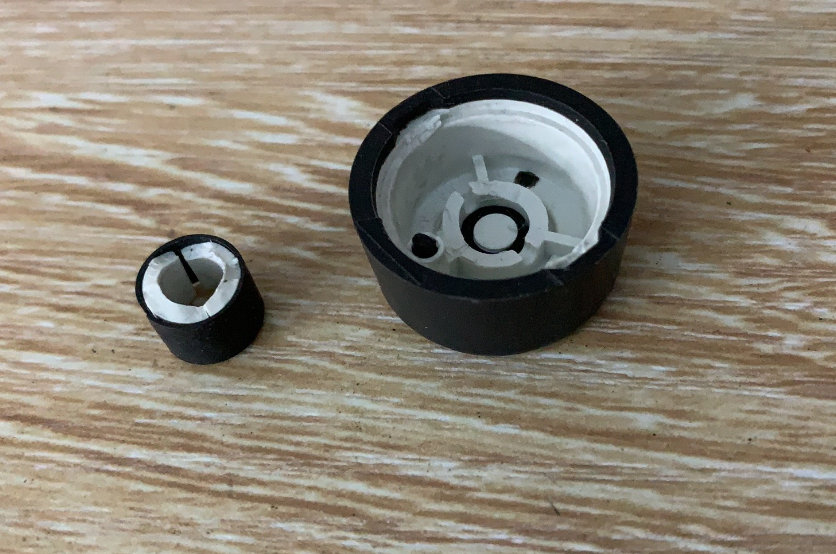

1.徒手捏住飞梭外层旋钮帽，垂直向外轻拔，取下旋钮装饰帽（多数为紧配卡扣，无需工具）。

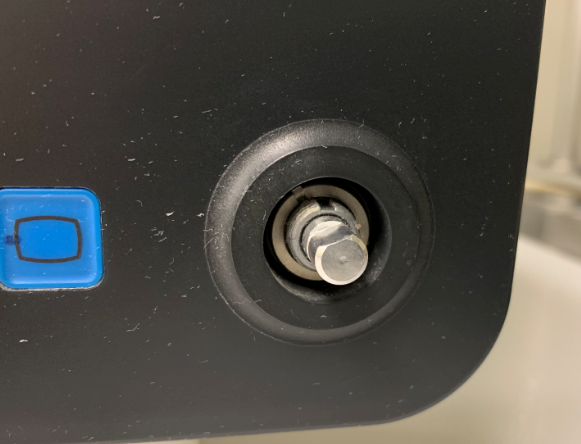

2.露出编码器金属轴与固定螺母，用对应套筒/小扳手拧下面板固定螺母。

3.找到旋钮后端的连接线端子/排线：轻压端子卡扣，垂直拔出排线/插头（严禁拉扯线材）。

4.从前面板内侧取出整个飞梭组件（编码器+支架+按压开关一体模块）。

步骤3：拆分飞梭内部结构（按需）

飞梭结构：外层塑胶壳+旋转编码器（核心）+按压弹簧片/轻触开关+内部支架。

1.用一字小螺丝刀轻挑塑胶外壳卡扣，打开飞梭后盖。

2.依次取出：弹簧弹片、按压开关、编码器本体，按顺序摆放，避免装反。

三、分故障维修方案（由简到难）

故障一：转动卡顿、干涩、回弹无力（机械类，最高发）

1.清洁除垢软毛刷清扫旋钮缝隙、编码器轴、外壳灰尘；无尘棉签蘸无水酒精反复擦拭轴心、外壳内壁、触点，彻底清除油污、汗液、粉尘。待酒精完全挥发（约2分钟），再进行下一步。

2.机械复位与润滑若按压回弹差：检查内部弹簧片，若弹性疲软，用镊子轻掰复位，恢复弧度与弹力；变形严重则更换同规格弹片。轴心干涩：在金属旋转轴与轴承接触处微量涂抹硅基润滑脂（禁用普通机油、黄油，避免粘灰变质），反复旋转数次让油脂均匀分布。

3.装回外壳，卡扣扣紧，轻微点胶加固（慎用502，防止流进编码器）。

故障二：按压无反应、菜单确认失效（按压开关/弹片故障）

1.拆分飞梭，取出内置轻触开关/金属弹片。

2.万用表蜂鸣档检测：按压开关，表笔测引脚，按压导通、松开断开为正常；始终不通/始终导通则开关损坏。

3.修复/更换：弹片氧化：酒精擦拭触点，打磨轻微氧化层，复位弹片。轻触开关损坏：更换同尺寸同引脚轻触开关，低温焊接（烙铁温度≤350℃，快速点焊，避免烫坏周边塑胶）。

故障三：转动无信号、完全没反应（排线/焊点/编码器断路）

1.检测连接线与端子目视排线有无断线、破皮、端子针脚歪针/氧化。万用表通断档逐根测量排线两端，不通则更换排线；端子氧化用酒精棉签清洁针脚。

2.检测焊点：检查编码器引脚、小板焊点有无虚焊、脱焊，重新补焊（少锡、快焊）。

3.编码器本体检测（核心部件）旋转编码器为脉冲型，万用表电阻档：匀速旋转轴，引脚电阻应规律性跳变；无变化/阻值恒定=编码器损坏，需更换同型号旋转编码器。

故障四：转动数值跳变、漂移、时好时坏（触点氧化/内部磨损）

1.优先清洁：酒精深度清洗编码器内部触点、轨道，风干后测试，多数氧化故障可修复。

2.清洁无效：说明编码器内部电刷/轨道磨损，直接更换同规格旋转编码器（医疗设备配件建议选用原厂/兼容医用级编码器）。

故障五：旋钮外壳开裂、固定松动

1.外壳轻微裂纹：用少量专用塑胶胶水粘合，静置固化，胶水严禁流入轴心与编码器。

2.固定螺母松动：重新拧紧面板固定螺母，加装防滑垫片防止再次松动。

3.外壳碎裂：直接更换飞梭塑胶外壳（保留内部完好编码器与开关）。

四、常见误区与禁忌

1.严禁带电拆机、带电插拔排线，极易烧毁编码器与前置小板。

2.禁用大量502胶水：胶水流动会粘连编码器转轴、卡死触点，造成二次损坏。

3.禁用机油、黄油润滑：医用环境粉尘多，油脂粘灰会快速复发卡顿。

4.焊接编码器/轻触开关时，烙铁温度过高、焊接时间过长会烫坏塑胶与内部绝缘层。

5.非专业人员不要拆解主板：MX600主板无公开电路图，误操作会扩大故障。

六、日常预防维护（延长寿命）

1.每日使用后：用无尘软布擦拭旋钮表面，清除汗液、消毒液残留（医用环境消毒液会加速氧化）。

2.每周保养：用软毛刷清理旋钮缝隙积尘，禁止用水直接冲洗。

3.禁止暴力操作：不要猛按、硬掰飞梭旋钮，减少弹簧与编码器机械损耗。

4.环境管控：设备远离高粉尘、高湿度、强腐蚀消毒气体区域。
