一、常见故障现象与判断

•无信号/无胎心音：线缆内部断线、接头针脚氧化/弯针、晶体损坏、主机接口问题。

•信号弱/数值漂移：线缆局部断裂、声窗开裂进水、晶体老化、耦合剂不足。

•时断时续：接头松动、线缆根部反复弯折处断线、内部焊点虚焊。

•噪音大/干扰：接地不良、线缆屏蔽层断裂、声窗破损耦合剂渗入。

二、维修前准备（安全+工具）

安全

•全程断电，防静电（戴防静电腕带），避免静电击穿晶体。

•探头内部有高压，严禁带电开盖。

工具

•万用表（测通断/绝缘）、细尖电烙铁、热缩管（φ2/φ4）、无水酒精、棉签、美工刀、剥线钳、示波器（可选，测晶体信号）。

•备用件：同型号接头、原装线缆、声窗、晶体（如需）。

三、分步维修（从易到难）

1.接头修复（最常见）

1.关机拔线，观察接头针脚是否弯曲、发黑、氧化。

2.酒精棉签擦净针脚与主机接口，去除氧化层。

3.针脚轻微弯曲：用细镊子小心掰直，避免折断。

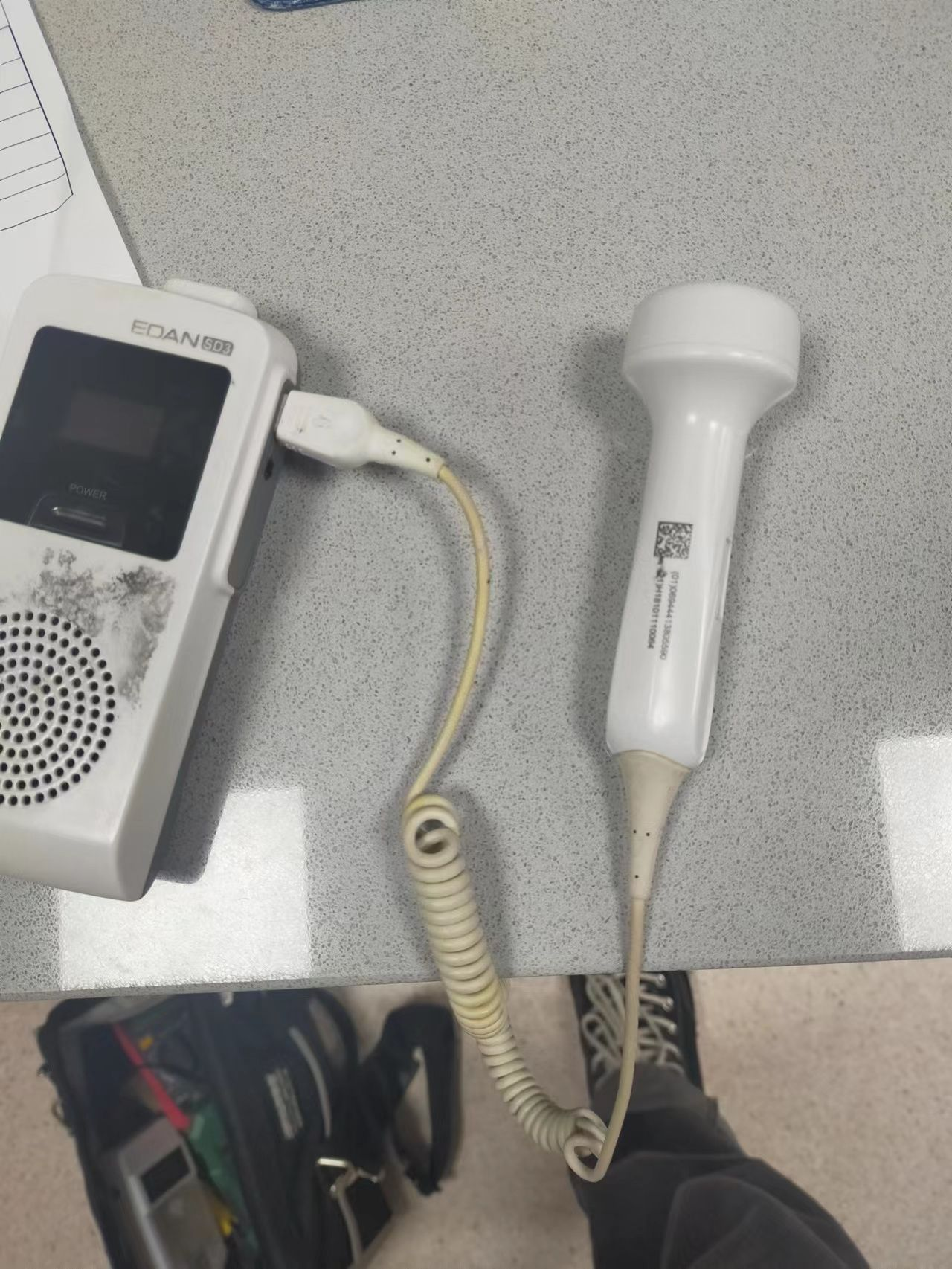

4.接头松动/针脚断：剪去旧接头，剥线（约5mm），理邦M50探头线一般为4芯（电源+、地、信号、屏蔽）。按颜色对应焊接，屏蔽层单独接地，避免干扰。每根线用热缩管绝缘，外层再套大热缩管加固抗拉。

2.线缆断线修复（90%故障在此）

1.外观检查：重点看探头根部、接头根部、常弯折处是否外皮鼓包、发硬、变色。

2.通断检测：万用表蜂鸣档，一端接探头晶体端焊点，一端接接头对应针脚，逐芯测通断。轻晃线缆，蜂鸣器断续鸣叫即为断线点。

3.断线处理：剪断破损段，两端各留3–5cm完好线。剥线→对应颜色焊接→热缩管绝缘→外层加固。屏蔽层必须连续焊接，否则噪音大。

3.探头头部（声窗+晶体）维修

1.声窗（透明胶面）：裂纹/起泡/脱落：必须更换，否则进水烧晶体。更换：小心剥下旧声窗，清洁表面，涂专用超声耦合胶，贴新声窗，室温固化24小时。

2.晶体（压电片）：无信号/信号极弱：用示波器测晶体两端，无高频脉冲则晶体损坏。更换：拆旧晶体，按原极性焊接，密封防水（声窗+外壳胶）。

4.装配与防水

•内部焊点必须饱满、无虚焊、无短路。

•探头外壳接缝、线缆入口处打防水胶，防止耦合剂渗入。

•所有热缩管加热收缩到位，无空隙。

四、维修后测试与校准

1.通断+绝缘测试：4芯之间、芯与屏蔽层无短路，绝缘电阻>5MΩ。

2.功能测试：主机开机，探头涂耦合剂，贴紧模拟腹部（如装满水的气球）。应有稳定胎心音+数值显示（120–160BPM）。

3.校准（可选）：进入主机校准模式，用标准信号源调整增益，误差≤±2BPM。

五、日常保养（减少复发）

•严禁暴力拉扯、弯折线缆，避免摔落探头。

•使用后清洁声窗，勿浸泡，保持干燥。

•定期检查接头，松动及时加固。
