维修GE 彩色超声诊断系统 E9 键盘组件

维修GE 彩色超声诊断系统 E9 键盘组件

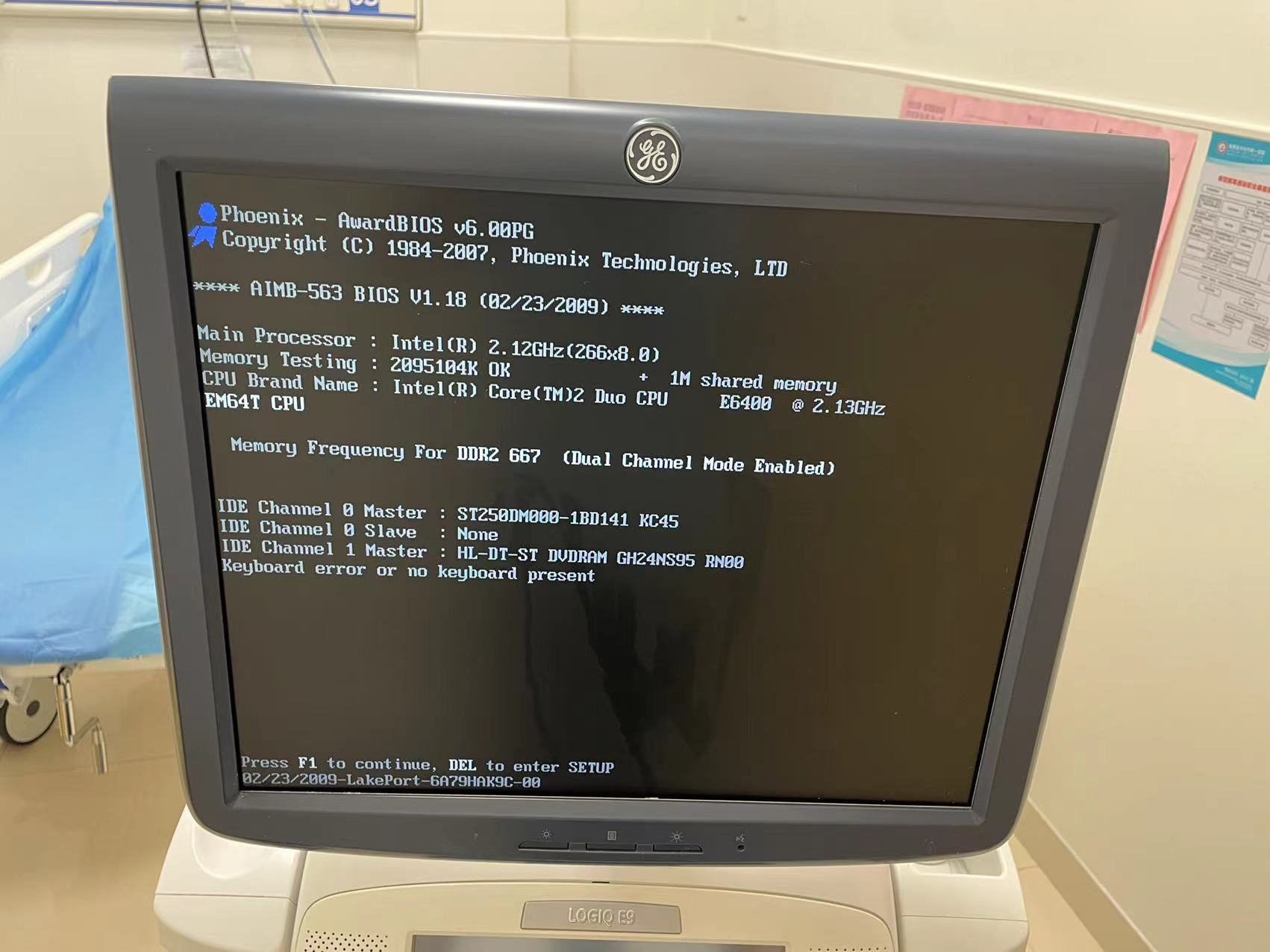

福建省/龙岩市 超声科 彩色超声诊断系统 GE E9 小键盘无法识别导致开机报键盘错误无法开机,需更换控制面板小键盘 键盘组件

发布时间:2025-05-28 09:42:55
地区:福建省/龙岩市

解决方案

1.工程师上门检查排查情况。

2.确定设备情况和具体报价。

3.上门提供技术服务和报告。

4.客户验收并回款。

类型与状态

需求
已完成

相关内容

一、键盘组件定位与备件号

E9 分为上操作面板(含触摸屏)与下键盘面板(含按键 / 旋钮 / 轨迹球),另有独立字母数字键盘(A/N Keyboard)

  • 下操作面板(Lower Operator Panel):5208000-2-R(LOGIQ E9 R5)
  • 字母数字键盘(A/N Keyboard):5125701
  • 旋钮 / 编码器组件:随面板或单独更换(常见失灵件)
  • 键盘 USB 线缆:5208000-XX 系列

二、安全与防静电(必做)

  1. 正常关机→断开市电→拔掉所有探头与外设线缆。
  2. 等待 20 秒让电容放电(机内仍带高压)。
  3. 佩戴防静电手环,一端接机器后壳接地柱,避免静电击穿电路板。

三、拆机与清洁维修(适用按键不灵、进液、灰尘)

1. 拆卸下键盘面板

  1. 关闭电源并断电,做好防静电。
  2. 拧下键盘底部固定螺丝(4 颗),轻轻抬起面板。
  3. 拔掉内部USB 线缆、接地线、编码器排线,取下整个键盘组件。

2. 清洁与修复(非进水腐蚀)

  1. 拆开键盘外壳,取出硅胶按键板与 PCB。
  2. 用无水乙醇 + 无尘布擦拭按键触点与 PCB 碳膜,清除油污 / 灰尘 / 氧化层。
  3. 检查硅胶导电橡胶是否老化、开裂,损坏则更换同规格硅胶垫。
  4. 旋钮失灵:多为编码器磨损 / 脏污,可滴少量无水乙醇旋转清洁;无效则更换编码器(型号:PEC11R-4220F-S001)。
  5. 晾干(至少 30 分钟)后按原路装回。

3. 进水 / 进液腐蚀处理

  1. 立即断电,拆开后用去离子水冲洗腐蚀部位(稀释电解液),再用无水乙醇脱水。
  2. 检查 PCB 线路是否断线 / 铜箔翘起:轻微腐蚀用洗板水清洁 + 防氧化涂层;严重腐蚀需更换整个键盘面板。

四、整体更换与校验(清洁无效时)

1. 更换步骤

  1. 按 “拆机” 步骤拆下旧键盘。
  2. 核对新键盘备件号一致,插好 USB 线、地线、排线,固定螺丝。
  3. 恢复所有线缆,开机进入服务模式(Service Mode)。

2. 功能校验(关键)

  1. 进入键盘测试程序:逐个按所有按键,确认无丢键、串键。
  2. 测试轨迹球 / 旋钮:旋转 / 移动流畅,无卡顿、无漂移。
  3. 触摸屏校准(若拆过上面板):进入校准程序,按提示完成五点校准。
  4. 保存配置,重启系统,临床模式下测试图像调节、参数切换等操作。

五、常见故障与快速判断

  • 全部按键无响应:USB 线缆松动 / 损坏、主板 USB 口故障→换线或检测主板。
  • 个别按键不灵:触点脏污 / 硅胶老化→清洁或换硅胶垫。
  • 旋钮旋转无反应:编码器故障→清洁或更换编码器。
  • 键盘锁死无法移动:锁止滑块卡死→通电下用专用工具释放滑块,做锁修复校准。
  • 图像雪花干扰:键盘地线接触不良→重新接好地线至机壳接地端。
