一、故障现象与核心原理

• 故障表现：图像出现固定黑影、光斑，边缘碎裂状模糊，成像断层或局部缺失，体外连接正常摄像主机和冷光源测试，故障无改善；转动镜体时，黑影/光斑位置固定（与晶体碎裂位置对应），无明显偏移；部分情况伴随光线传输不均，视野亮度忽明忽暗，严重时仅能看到模糊光影，无法识别组织。

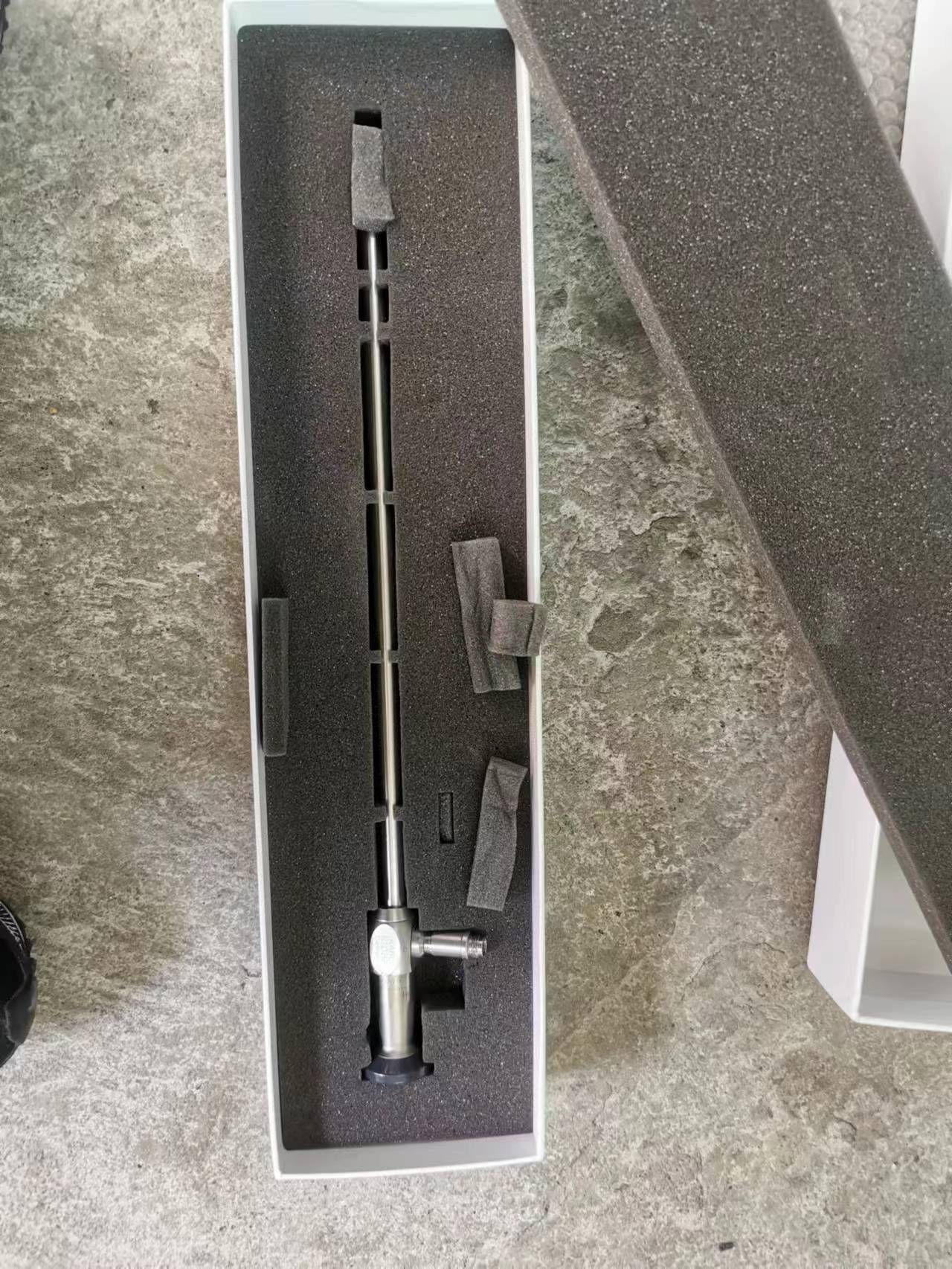

• 工作原理：该腹腔镜内部由多组精密光学晶体（透镜）串联组成，配合光纤传输冷光源光线，通过30°视角折射成像，晶体表面有增透膜，确保光线高效传导、成像清晰。晶体碎裂多由外力碰撞（镜体掉落、术中碰撞器械）、高温高压消毒不当（温度过高、压力不均）、长期使用磨损（晶体老化脆化）、消毒后未完全干燥导致内部受潮腐蚀引发，碎裂后晶体碎片会阻挡光线传导，破坏成像光路，导致视野异常。

二、维修步骤（按优先级，需专业工具与无菌环境）

1. 前期准备与故障确认（排除非晶体故障）

1. 设备断电/断连：断开腹腔镜与摄像主机、冷光源的连接，关闭所有设备电源，将腹腔镜放置在无菌操作台上，铺垫无菌柔软纱布，避免镜体碰撞、刮擦；佩戴无菌手套、口罩，确保维修环境无灰尘、杂质，防止污染内部光学组件。
2. 故障精准确认外观检查：观察镜体外壳、前端物镜、后端目镜是否有破损、凹陷（外力碰撞痕迹），目镜端是否有晶体碎片残留；轻轻晃动镜体，听内部是否有细微异响（碎片晃动声音），初步判断晶体碎裂程度。光学测试：将腹腔镜连接STORZ专用摄像主机和冷光源，开机后观察成像效果，确认黑影/光斑位置固定、成像断层，排除物镜污染、光纤断丝、摄像主机故障等问题；用无尘拭镜纸擦拭前端物镜和后端目镜，若故障无缓解，可明确为内部晶体碎裂。工具与备件准备：准备专用拆镜工具（STORZ内镜拆解套装）、放大镜、无尘拭镜纸、无水乙醇、光学专用清洁液、STORZ 26003BA原厂晶体组件（匹配30°视角，与镜体光学参数一致）、专用密封胶、测漏仪、无菌生理盐水，所有工具、备件提前高温高压消毒灭菌，避免污染。

2. 镜体拆解（核心步骤，轻缓操作）

1. 拆解后端目镜：用专用扳手轻轻拧下目镜端固定螺母，取下目镜组件，放置在无菌纱布上，注意保护目镜镜片，避免刮擦；观察目镜内侧是否有晶体碎片，用无尘拭镜纸蘸取少量光学清洁液，轻轻擦拭干净，避免碎片残留。
2. 拆解镜体外壳：沿镜体轴向，用专用工具轻轻撬开镜体外壳（避免用力过猛导致外壳变形），缓慢分离外壳，露出内部光学晶体组和光纤束；重点保护光纤束，避免弯折、拉扯，防止光纤断丝。
3. 取出破损晶体组：用镊子轻轻夹取内部晶体组（多组串联，需按顺序取出），观察晶体碎裂位置、程度，逐一取出破损晶体，将碎片放入专用医疗废弃物容器（按院感规范处理）；用无水乙醇浸泡过的无尘拭镜纸，轻轻擦拭晶体安装槽，清除残留碎片和杂质，确保安装槽干净、无异物，避免划伤新晶体。
4. 检查关联组件：拆解过程中，同步检查晶体安装槽、光纤接口、透镜固定件是否有破损、变形，若有轻微变形，用专用工具轻轻校正；检查光纤束是否有断丝、磨损，若光纤受损，需同步修复或更换，避免影响光线传输。

3. 晶体更换与镜体组装

1. 晶体安装：取出STORZ 26003BA原厂晶体组件，按原有晶体排列顺序，用镊子轻轻将新晶体逐一放入安装槽，确保晶体安装平整、无偏移，晶体表面无指纹、污渍（若有污渍，用无尘拭镜纸轻轻擦拭）；安装时避免触碰晶体表面增透膜，防止膜层脱落，影响成像质量。
2. 组件固定：在晶体安装槽接口处，涂抹少量专用密封胶（薄而均匀），确保密封良好，防止后续消毒时液体进入镜体内部；轻轻按压晶体组，确保固定牢固，静置10-15分钟，等待密封胶初步固化。
3. 镜体组装：将光纤束复位，确保光纤接口与晶体组对齐，无偏移；缓慢合上镜体外壳，轻轻拧紧固定螺丝，力度均匀，避免外壳变形或压迫内部组件；重新安装目镜组件，拧紧目镜端固定螺母，确保安装到位，无松动。
4. 初步清洁：用无尘拭镜纸蘸取光学清洁液，轻轻擦拭镜体前端物镜、后端目镜，去除表面污渍和残留密封胶；用无菌生理盐水冲洗镜体表面，再用干拭镜纸吸干水分，确保镜体干净、无杂质。

4. 修复后检测与调试（关键步骤，确保临床可用）

1. 光学成像测试联动测试：将腹腔镜重新连接摄像主机和冷光源，开机后观察成像效果，确保视野清晰、无黑影、无光斑、无成像断层，30°视角成像正常，边缘锐利、亮度均匀，与新镜体成像效果一致；转动镜体，观察不同角度下成像稳定性，无异常模糊或卡顿。细节检测：观察成像细节（如模拟组织纹理），确保细节清晰可辨，无失真、无重影，光线传输均匀，无暗区，符合临床手术视野要求；对比修复前后的成像效果，确认故障完全解决。
2. 密封性与耐用性测试测漏检测：将腹腔镜浸入无菌生理盐水中，通入适量气体，用测漏仪检测镜体密封性，观察无气泡冒出，确认密封良好，防止后续高温高压消毒时液体进入镜体，损坏内部晶体和光纤。高温高压消毒测试：按STORZ 26003BA腹腔镜说明书要求，进行高温高压消毒（温度134℃、压力0.2MPa，时间15分钟），消毒后取出，再次进行成像测试，确认成像无变化、镜体无损坏，密封性能正常。长时间试运行：模拟临床手术场景，让腹腔镜连续运行1小时，观察成像稳定性、镜体温度，无异常发热、无异响，成像始终清晰，确认维修合格，可投入临床使用。

三、常见故障误区与对应解决

四、安全与预防

• 安全：维修全程需在无菌环境操作，佩戴无菌手套、口罩，避免镜体和内部组件污染；拆解、安装时力度轻缓，禁止用坚硬工具触碰晶体、光纤，防止部件损坏；晶体碎片、医疗废弃物按院感规范处理，避免交叉污染；禁止在通电、通光状态下拆解镜体，避免光线直射损伤眼睛；维修后需经过严格消毒和检测，确认合格后方可投入临床使用。
• 预防：腹腔镜使用时避免碰撞、掉落，术中操作轻柔，避免与手术器械剧烈摩擦；高温高压消毒时，严格遵循设备说明书要求，控制温度、压力和时间，消毒后完全干燥再存放；每日使用后，用无尘拭镜纸擦拭前端物镜、后端目镜，去除污渍，放入专用无菌储存盒，避免挤压、碰撞；每月检查镜体成像质量，排查晶体、光纤状态，发现异常及时停机检修；长期存放时，置于干燥、常温、无菌环境，避免受潮、老化，延长镜体使用寿命。
