一、常见故障现象

• 稀释杯不转 / 转不动 / 定位偏移，报 “稀释杯初始化失败”“电机过载”
• 运行时有异响、抖动、卡顿
• 电机发热严重、转速不稳或间歇性运转

二、安全与准备

1. 断电：关闭仪器总电源，拔插头，等待 5 分钟（电容放电）。
2. 工具：万用表、十字 / 一字螺丝刀、内六角套装、无尘布、异丙醇、润滑脂（硅基）、防静电手环。
3. 资料：核对仪器序列号、电机部件号（常见：Grifols 80012345 或等效微型减速电机）。

三、快速诊断（断电 + 上电静态 / 动态）

1. 机械侧（优先）

• 手动盘动稀释杯：完全卡死→机械 / 轴承问题；顺畅但不转→电气 / 驱动问题。
• 检查传动：齿轮组、同步带 / 联轴器是否磨损、断齿、松动；稀释杯轴是否弯曲。

2. 电气侧（万用表）

• 测电机绕组：直流电阻5–15Ω（正常）；0Ω 短路 /∞断路→电机报废。
• 测供电端子：上电时12/24V DC（依型号）；无电压→驱动板 / 电源故障。
• 测编码器 / 霍尔信号：脉冲是否正常（定位不准常见）。

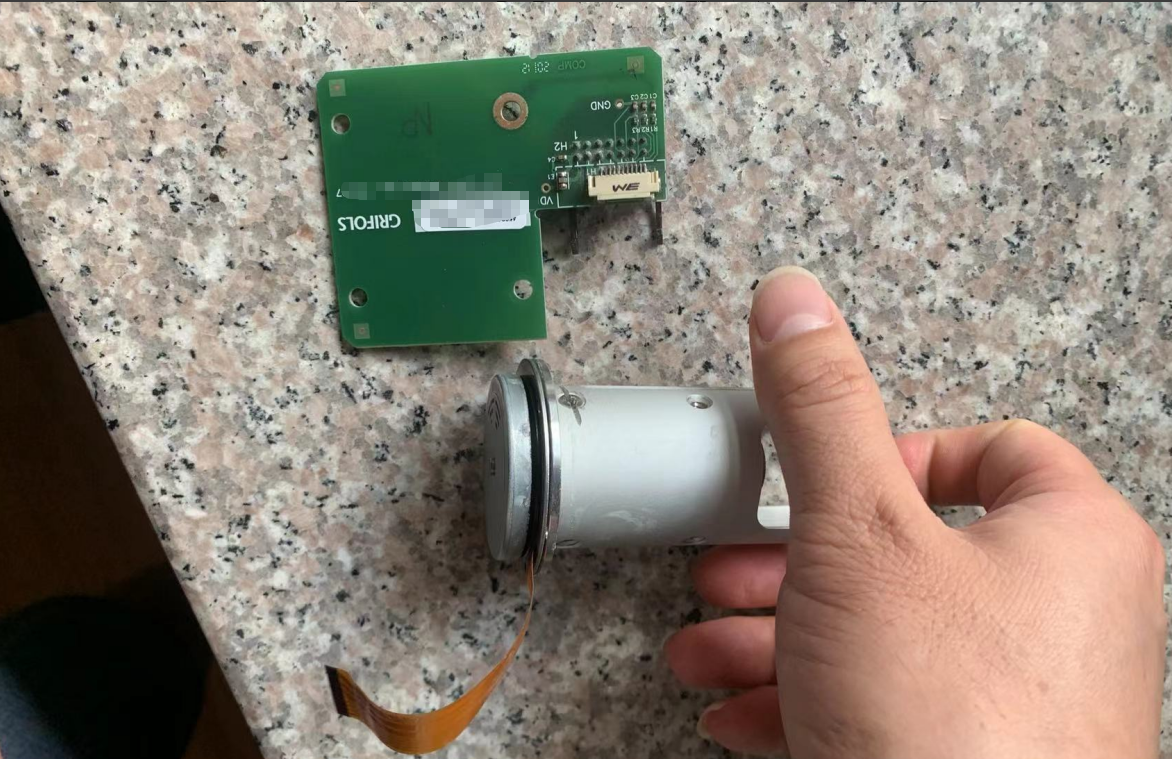

四、拆机步骤（稀释工作站区域）

1. 拆上盖：移除试剂 / 样本工作站上盖，暴露稀释单元。
2. 拆稀释杯组件：拔电机插头（标记线序）；松固定螺丝，取出电机 + 减速箱总成；分离电机与减速箱（注意防掉落）。

五、维修 / 更换（二选一）

方案 A：维修（轻微磨损 / 脏污）

1. 清洁：异丙醇擦拭电机轴、减速箱齿轮、联轴器，去除血渍 / 盐结晶。
2. 轴承维护：拆端盖，检查轴承；干涩 / 异响→更换同规格微型轴承，加少量硅基脂。
3. 绕组 / 碳刷：碳刷磨损 > 1/2→更换；绕组烧蚀→直接换电机。
4. 复位：编码器 / 霍尔传感器清洁、校准定位零点。

方案 B：直接更换（优先，医疗设备建议）

1. 备件匹配：电压：DC 12V/24V；减速比：1:50–1:200（低速大扭矩）；轴径 / 安装孔位：与原电机一致；带编码器 / 霍尔反馈（定位必需）。
2. 安装：按拆卸反向步骤，力矩均匀（0.8–1.2N・m），插头锁紧，避免线拉扯。

六、装机校准与测试

1. 空载测试：上电执行 “稀释杯初始化”，观察无异响、转速稳、定位准。
2. 负载测试：安装稀释杯，执行模拟稀释流程，连续运行 10 次，无报错、无漂移。
3. 参数校准：进入维修模式，校准电机速度、定位偏移、过载保护阈值。
