一、安全与准备

•断电：关机→拔电源线→等待5分钟（电容放电）。

•防静电：戴防静电手环/摸接地金属。

•工具：十字/一字螺丝刀、万用表（电压/电阻）、镊子、绝缘胶带、润滑脂（硅基）。

•备件：同型号门锁电机（BD原厂或兼容DC12V/24V双向电机，带齿轮箱）、微动开关（若损坏）。

二、典型故障（电机相关）

1.按开锁键无反应：无电机声、屏幕提示“开锁失败”→电机不转/无供电。

2.电机嗡嗡响但不开锁：齿轮箱卡滞/打滑、锁舌机械卡死。

3.反复开锁/关锁：微动开关失效、位置检测异常。

4.EXX报警（门锁相关）：主板检测不到锁位信号。

三、故障定位（快速判断）

1）供电检测（断电测电阻，通电测电压）

•找到电机插头（通常3–4线：电源+、-、微动开关信号）。

•断电：测电机绕组电阻→正常5–20Ω；无穷大=断路，0Ω=短路。

•通电（待机）：按开锁键瞬间测插头电压→正常±12V/±24V（双向）；无电压=主板驱动故障，有电压=电机/机械故障。

2）机械检查

•手动轻拨锁舌→顺畅无卡滞；卡死则清理异物、润滑锁舌与滑道。

•拆电机后手动转齿轮箱→顺滑、无崩齿/打滑；异常则换电机。

四、拆卸步骤（BDPHOENIX）

1.拆仪器前上盖板：拧下顶部固定螺丝→向后滑动取下盖板（避开内部管线）。

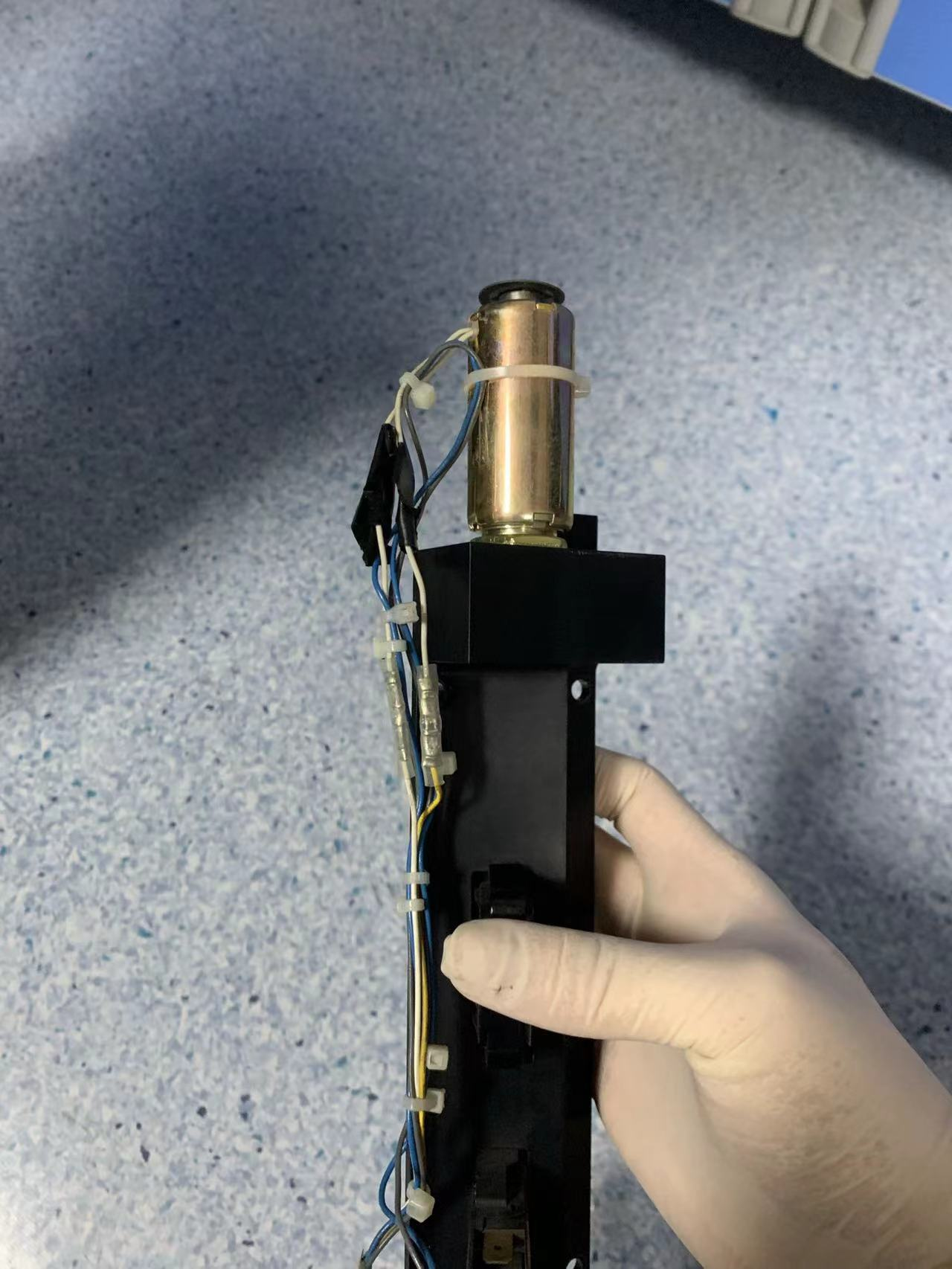

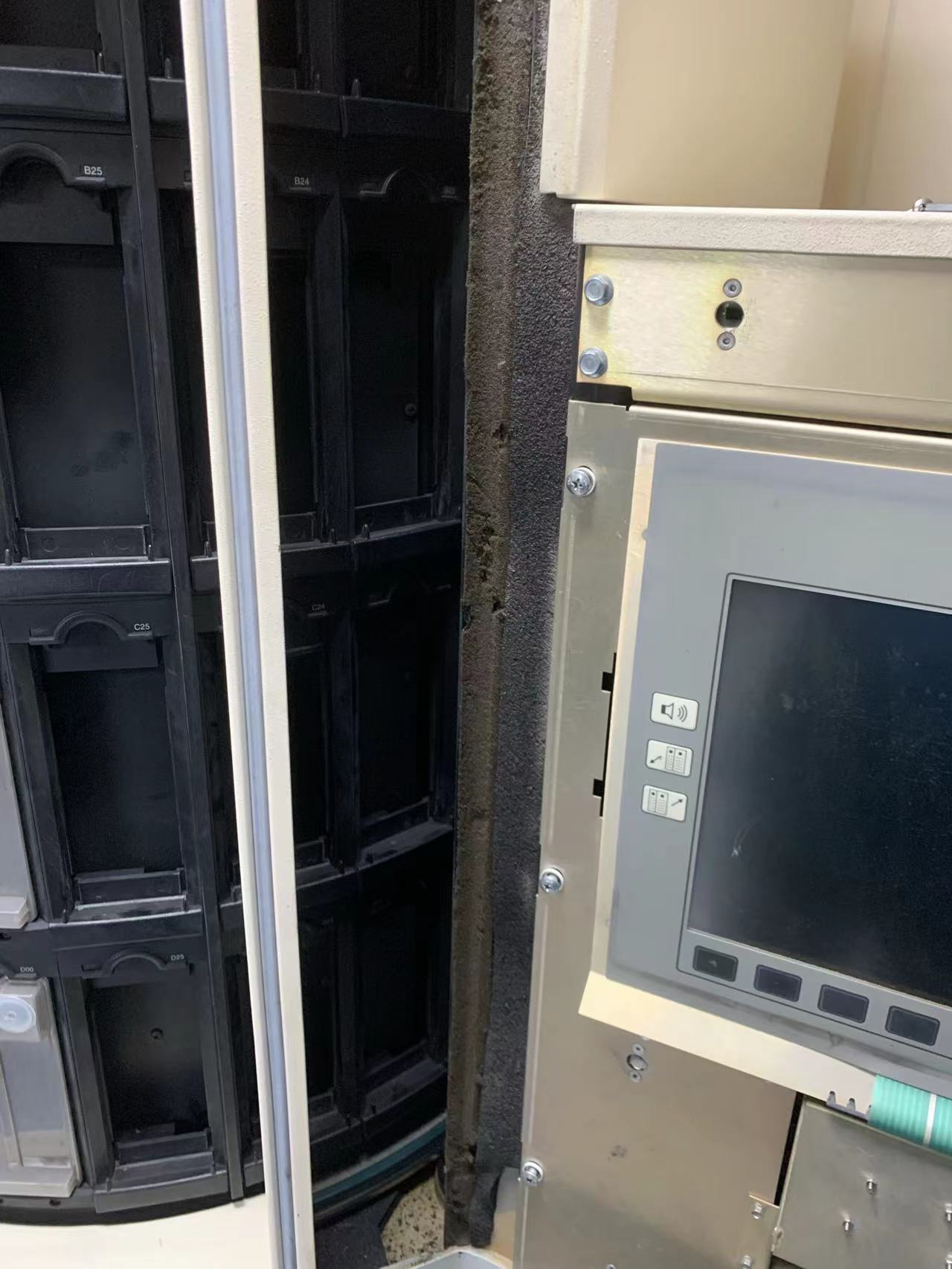

2.定位门锁组件：舱门内侧右上方/左上方，黑色塑料支架固定的电机+齿轮箱+锁舌机构。

3.断电拔插头：先拔电机电源插头，再拔微动开关信号线（记线序/拍照）。

4.拆电机固定螺丝：2–3颗十字螺丝→小心取出电机组件（勿扯线）。

5.分离电机与齿轮箱：按需拆分（多数情况整体更换）。

五、更换与安装（关键细节）

1.新电机检查：同型号、电压匹配；手动转齿轮箱顺滑；测绕组电阻正常。

2.对位安装：电机轴与齿轮箱啮合到位；锁舌与舱门扣位对齐；固定螺丝均匀拧紧（勿滑丝）。

3.接线（核心）：电源：+→+，-→-（反向会反转，导致锁死）。微动开关：按原线序接（位置检测用，错则报警）。

4.整理线束：走线避开运动部件；用扎带固定，防止挤压/磨损。

5.润滑：锁舌、滑道、齿轮啮合处涂硅基润滑脂（勿用机油，易粘灰）。

六、测试与校准

1.通电自检：开机→仪器初始化→门锁自动测试（开→关→开）。

2.功能验证：按屏幕开锁键→舱门顺畅打开；关舱门→自动落锁到位。反复5–10次→无卡滞、无报警、电机无异常噪音。

3.报警复位：若有EXX报警→关机5分钟重启；仍报警→检查微动开关/接线。

七、常见问题与处理

•电机反转（关锁变开锁）：电源正负极接反→调换电源线。

•齿轮箱打滑（有嗡嗡声不动作）：齿轮磨损/卡异物→换电机组件（整体更换更可靠）。

•微动开关失效（反复锁/报警）：开关触点氧化/断裂→换同规格微动开关。

•安装后舱门不严：电机位置偏移→松开固定螺丝微调，确保锁舌完全啮合。

八、维护建议

•每月：清洁锁舌与滑道，涂少量硅基润滑脂。

•每季度：检查电机线束有无磨损、插头有无氧化。

•避免：强行掰舱门、用非专用润滑脂、潮湿环境操作。
