一、故障现象与常见诱因（弯头+电磁阀）

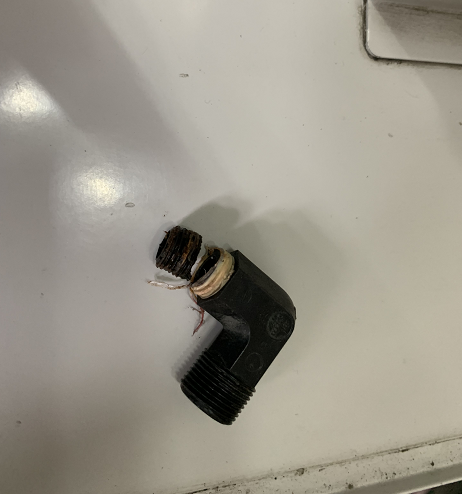

• 弯头常见故障现象：1. 弯头接口、本体出现试剂渗漏，污染设备台面；2. 管路内试剂流通不畅、吸液/排液变慢，甚至无法吸液，伴随管路压力异常；3. 弯头本体开裂、破损，试剂大量泄漏；4. 弯头内部结晶堵塞，拆解后可见内壁有白色/黄色结晶附着物；5. 弯头与管路连接松动，出现脱落或漏气/漏液现象。
• 电磁阀常见故障现象：1. 通电后电磁阀无动作、无吸合声，试剂无法切换或管路无通断反应；2. 电磁阀有吸合声，但阀芯卡滞，试剂切换卡顿、不彻底，伴随管路压力异常；3. 电磁阀泄漏，试剂从阀体接口、阀芯处渗出；4. 电磁阀动作频繁、误动作，导致设备报错（如“吸液超时”“泵异常”）；5. 电磁阀线圈发热严重、有焦味，甚至烧毁，设备无法正常启动相关程序。
• 核心诱因： 1. 弯头诱因：试剂长期残留结晶堆积、管路压力波动导致本体开裂；弯头材质老化（不耐二甲苯等试剂腐蚀）；连接螺母松动、密封件（O形圈）老化/破损；安装错位导致受力不均，加速磨损[2]； 2. 电磁阀诱因： - 电气类：电磁阀线圈烧毁、短路/断路，供电电压不稳，接线松动/氧化，控制信号异常，直流线圈正负极接反（部分型号）[3][5]； - 机械类：阀芯被试剂结晶、杂质堵塞卡滞，阀芯磨损、复位弹簧疲劳/断裂，阀体密封件（O形圈、密封垫）老化、溶胀或破损； - 其他：阀体内部腐蚀（长期接触脱水试剂），安装错位、固定松动，介质粘度异常导致阀芯动作不畅，维护不到位导致杂质进入阀体； 3. 连带诱因：弯头堵塞/泄漏会导致管路压力异常，触发电磁阀保护机制，使其动作异常；电磁阀卡滞会导致试剂堆积，加速弯头结晶堵塞，形成双向影响。

二、安全准备（必做）

1. 立即停止设备运行，按下电源键5-10秒强制关机，断开电源插头，等待30分钟（释放系统残余压力、主板残余电量，避免带电操作损坏电磁阀线圈、电子元件，防止静电击穿）；
2. 确认设备无试剂泄漏、无残留高温（若刚运行完脱水程序，需冷却至室温），佩戴丁腈手套、护目镜、静电手环，避免脱水试剂（如二甲苯、酒精）接触皮肤、黏膜及电磁阀、弯头接口，同时防止静电损坏电磁阀线圈；
3. 执行设备“排空+清洗”程序，放空弯头、电磁阀所在管路内的所有试剂和残余压力，关闭所有试剂瓶阀门，避免拆卸时试剂渗漏污染设备及维修环境；
4. 准备维修工具与备件：十字/一字螺丝刀、14-17mm开口扳手、万用表（测线圈电阻、电压）、软毛刷、棉签、无水酒精、压缩空气枪（0.2MPa）、专用清洗剂，备用配件（VIP-5-JR-J2原装弯头、原装电磁阀、配套O形圈/密封垫、同型号电磁阀线圈、阀芯组件、复位弹簧）。

三、分步维修步骤（先弯头后电磁阀，从简单到复杂）

第一步：故障区分与基础排查（排除假性故障）

1. 故障部件区分：执行吸液程序，若设备无吸液动作、无压力显示，且电磁阀无吸合声，优先排查电磁阀；若有吸液动作但无吸液效果、管路有异常声响，或可见试剂渗漏，优先排查弯头；若二者均有异常，按“先弯头（机械故障）后电磁阀（电+机械故障）”顺序检修；
2. 弯头基础排查：定位弯头（多位于反应缸底部、试剂瓶接口、泵头/阀组连接处，90°转向处），检查外观是否开裂、连接是否松动，用手轻轻晃动弯头，确认无脱落；观察管路是否有结晶堆积，用压缩空气（0.2MPa）反向吹扫，若有结晶排出，说明是临时堵塞；
3. 电磁阀基础排查：检查电磁阀接线是否松动、脱落，线圈外观是否有发黑、鼓包；手动切换电磁阀，确认是否能正常通断；用万用表测量电磁阀供电电压（多为DC24V，参考设备铭牌），确认电压稳定[3][5]；
4. 管路关联排查：检查弯头与电磁阀连接的管路是否弯折、破损，密封件是否老化，避免因管路问题误判部件故障；同时清理管路表面灰尘、结晶，为后续检修做好准备。

第二步：弯头检修与更换

1. 弯头拆卸：用14-17mm开口扳手固定弯头本体，逆时针松开两端连接螺母/卡套，缓慢拔下PTFE软管（勿硬扯，避免损坏管路）；取出弯头，标记好安装方向，便于后续复装[2]；
2. 弯头检测与清洁：观察弯头本体是否有裂纹、变形、端面损伤，内壁是否有结晶堵塞； - 无裂纹、轻微堵塞：用温水（≤60℃）浸泡30分钟，软化结晶，用软毛刷轻轻清理（禁用尖锐工具，避免划伤内壁）；用压缩空气（0.2MPa）反向吹扫，确保管路畅通；检查弯头两端O形圈（氟橡胶材质，耐试剂），若有老化、溶胀、破损，立即更换[2]； - 有裂纹、严重变形/破损：直接更换VIP-5-JR-J2原装弯头，避免因破损导致后续泄漏[2]；
3. 弯头安装：在新弯头（或清洁后的弯头）两端套上新O形圈，对准管路接口，手拧螺母至贴合，再用扳手1/4圈加固（勿过紧，防止弯头开裂）；确保安装方向与拆卸时一致，管路无弯折、松动[2]；
4. 弯头密封性测试：向管路施加0.05MPa压力，保压5分钟，观察弯头接口、本体无渗漏、无气泡，即为安装合格。

第三步：电磁阀检修与更换

1. 电气检测（线圈故障排查）： - 线圈外观检查：拔下电磁阀线圈接线，观察线圈是否有发黑、开裂、鼓包、焦味，若有，说明线圈已烧毁，需更换同型号、同电压等级的原装线圈； - 线圈电阻检测：用万用表调到电阻档（Ω），测量线圈两端引脚，正常电阻通常在50Ω~500Ω之间（参考线圈铭牌），若电阻为无穷大（断路）或接近0Ω（短路），需更换线圈；对于防爆型线圈，用兆欧表测量绝缘电阻，应≥100MΩ，绝缘过低会导致短路[3][5]； - 供电与信号检测：开机后，执行试剂切换程序，用万用表测量线圈是否有稳定供电信号（DC24V），若无信号，排查接线或主板控制问题（非专业人员请勿拆解主板）；
2. 机械拆解与清洁（阀芯、密封件）： - 阀体拆解：关闭电源、断开管路后，用螺丝刀拧下电磁阀固定螺丝，轻轻取下阀体，标记好进出口管路（避免接反）；拆解阀体时动作轻柔，避免损坏阀芯、阀座等精密部件； - 阀芯与阀座清洁：取出阀芯、复位弹簧，用温水（≤60℃）浸泡15-30分钟，软化试剂结晶，用软毛刷清理阀芯、阀座及阀体内腔的结晶、杂质（禁用尖锐工具）；用压缩空气吹干，检查阀芯是否磨损、变形，复位弹簧是否断裂、疲劳，若有则更换对应配件； - 密封件检查与更换：取下阀体内的O形圈、密封垫（氟橡胶材质，耐脱水试剂），检查是否有老化、硬化、破损、溶胀，密封件损坏会导致泄漏，需更换同规格、同材质的原装密封件；安装时可涂抹少量专用润滑脂（避免与脱水试剂反应），确保贴合紧密；
3. 电磁阀更换（无法维修时）：若阀芯严重磨损、阀体内腔腐蚀，或线圈烧毁且无匹配配件，直接更换VIP-5-JR-J2原装电磁阀；安装时对准进出口管路（按标记），拧紧固定螺丝，接好接线，确保无松动；安装前需检查新电磁阀外观无损坏，接口无杂物[4]；
4. 电磁阀复装：按拆解相反顺序组装阀体，先安装阀芯、复位弹簧，再安装密封件，最后固定阀体，确保各部件安装到位，无卡滞，避免密封件错位导致泄漏[4]。

四、维修后联合测试（确保双部件正常协同工作）

1. 空载测试：重新连接电源，开机后执行手动吸液、排液操作，观察弯头接口无渗漏，电磁阀有清晰吸合声、动作顺畅，无卡顿、无异常噪音；
2. 负载测试：加入适量试剂，执行完整试剂切换程序，确认试剂输送顺畅（吸液、排液速度均匀），弯头、电磁阀无渗漏，设备无报错（如“吸液超时”“压力异常”）；
3. 稳定性测试：连续执行3次吸液-排液-试剂切换循环程序，观察弯头、电磁阀动作协同正常，管路压力稳定，无结晶堆积、无泄漏；电磁阀线圈运行30分钟后无过热、无焦味[1][4]；
4. 密封性复核：再次向管路施加0.05MPa压力，保压15分钟，最后5分钟压力值下降不得超过测量上限的2%，弯头、电磁阀接口无气泡、无渗漏。

五、预防维护要点

• 定期清洁：每1个月清理弯头、电磁阀接口及管路，用60℃温水冲洗弯头、阀体内腔，避免试剂结晶堆积；每3个月用无水酒精擦拭电磁阀线圈接线端子、弯头连接接口，防止氧化；在电磁阀入口加装高精度过滤器（过滤精度≤0.05mm），减少杂质进入阀体[1][3][4]；
• 密封件更换：每6个月预防性更换弯头、电磁阀配套密封件（O形圈、密封垫），高频使用场景（每日连续运行4小时以上）缩短至3个月，避免密封件老化导致泄漏[1][3]；
• 部件维护：每3个月检查弯头安装牢固度、有无裂纹，用压缩空气吹扫管路；每3个月用万用表检测电磁阀线圈电阻、绝缘情况，及时更换老化、破损线圈；避免电磁阀长时间通电或频繁启停，减少线圈损耗；
• 操作规范：设备运行时严禁直接拔插头，需按正常流程关机，避免控制信号异常损坏电磁阀；更换试剂时，先排空管路，避免不同试剂混合产生结晶；设备长时间停用后，再次投用前需通介质试动作几次，再正式运行；
• 定期检查：每3个月检查弯头、电磁阀与管路的连接情况，发现松动、卡滞及时处理；检查复位弹簧、阀芯的灵活性，避免故障扩大。
